گذار از سازههای جوشی به سیستمهای ماژولار
در دهه های گذشته، هرگاه صحبت از ساخت شاسی یک دستگاه صنعتی، یک میز کار مونتاژ یا یک گارد محافظتی در خط تولید به میان میآمد، ذهن مهندسان ناخودآگاه به سمت پروفیلهای آهنی (قوطی)، برشکاری، جوشکاری و در نهایت رنگآمیزی میرفت. اگرچه فولاد نماد استحکام است، اما فرآیند ساخت سازههای فولادی سنتی، زمانبر، پرهزینه و فاقد انعطافپذیری لازم برای محیطهای تولیدی مدرن و چابک (Agile Manufacturing) امروزی است.
امروزه، یک تغییر پارادایم در طراحی و ساخت تجهیزات جانبی و سازههای ماشینآلات صنعتی در حال رخ دادن است: جایگزینی سازههای صلب جوشی با سیستمهای ماژولار پروفیل آلومینیومی صنعتی (Industrial Aluminum Framing Systems).
در این مقاله تخصصی از مجله صنعتی ۱۸۰، بررسی میکنیم که چرا کارخانجات پیشرو برای توسعه خطوط اتوماسیون و ساخت تجهیزات خود، به سمت پروفیلهای مهندسی آلومینیوم (معروف به شیاردار یا T-Slot) حرکت کردهاند و این تغییر چه مزیتهای فنی و اقتصادی را به همراه دارد.
چالشهای پنهان در سازههای فولادی سنتی
قبل از بررسی راهحل مدرن، باید بدانیم مشکل روش سنتی چیست. ساخت یک فریم دستگاه با آهن، شاید در نگاه اول ارزانتر به نظر برسد، اما هزینههای پنهان زیادی دارد:
- نیاز به نیروی کار ماهر: جوشکاری دقیق و تمیز که منجر به تابیدگی سازه نشود، نیازمند جوشکار حرفهای است که هزینه دستمزد بالایی دارد.
- فرآیندهای پس از ساخت: پس از جوشکاری، سازه باید سنگزنی شود، تمیزکاری شود و حتماً رنگآمیزی (یا گالوانیزه) شود تا زنگ نزند. این مراحل زمانبر هستند و محیط کارگاه را آلوده میکنند.
- عدم انعطافپذیری (بزرگترین چالش): یک سازه جوشخورده، یک سازه “مرده” است. اگر فردا نیاز داشته باشید ارتفاع کانوایر را ۱۰ سانتیمتر تغییر دهید یا یک سنسور جدید روی شاسی نصب کنید، باید سازه را برش دهید و دوباره جوشکاری کنید که عملاً غیرممکن یا بسیار دشوار است.
راهحل مهندسی: پروفیل آلومینیوم صنعتی (T-Slot)
پروفیلهای آلومینیومی مورد استفاده در صنعت، معمولاً از آلیاژهای سری ۶۰۰۰ (مانند ۶۰۶۳-T6 یا ۶۰۶۱) ساخته میشوند که تعادل خوبی بین استحکام، وزن سبک و قابلیت ماشینکاری دارند.

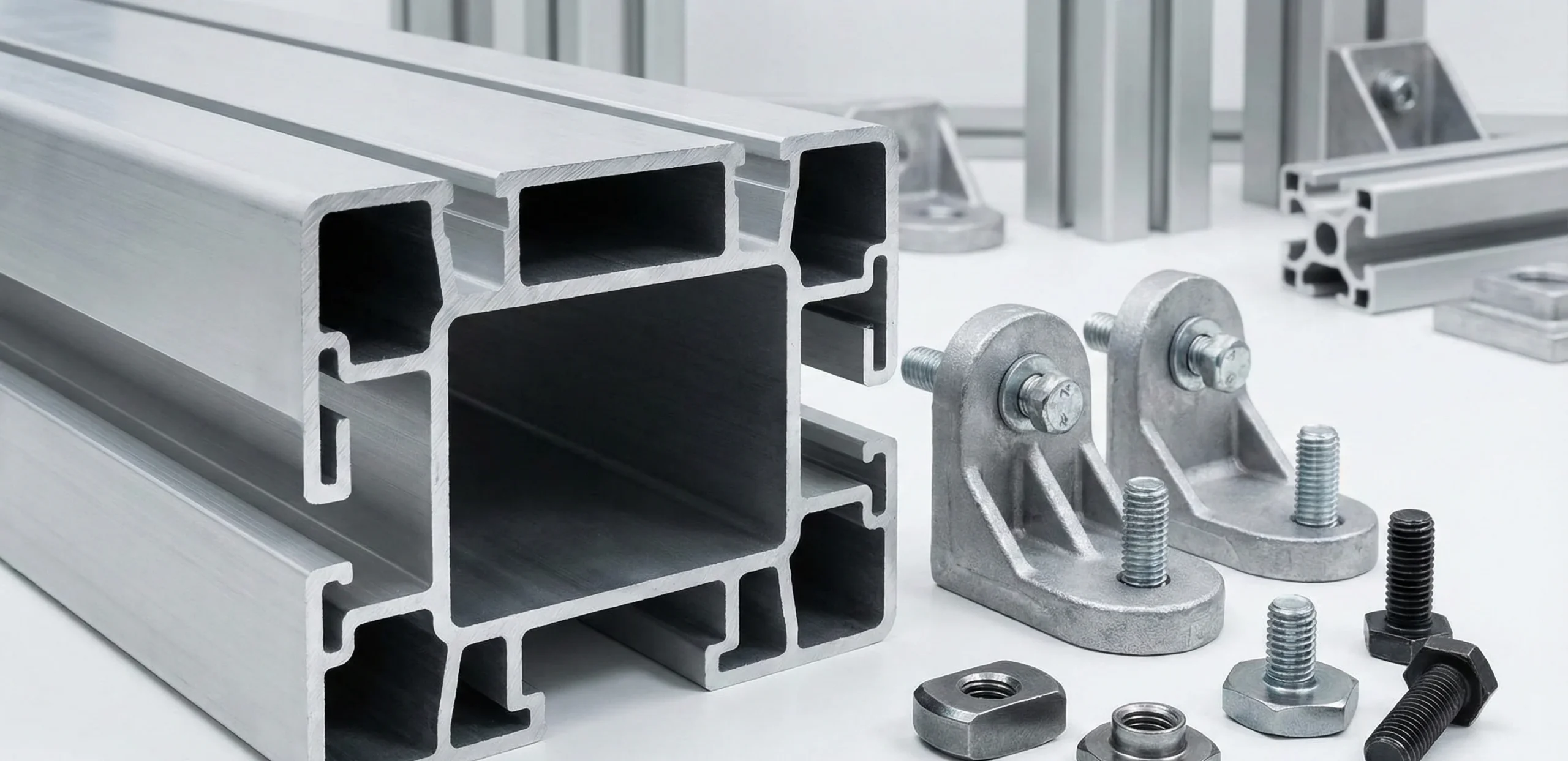

اما ویژگی کلیدی این پروفیلها، “شیاردار بودن” آنهاست. این شیارها (T-Slots) که در مقاطع مختلف (از ۲۰x۲۰ تا مقاطع سنگین ۹۰x۱۸۰ میلیمتر) وجود دارند، به عنوان یک ریل سرتاسری عمل میکنند. شما میتوانید با استفاده از مهرههای مخصوص (T-Nut) و پیچ، هر قطعهای را در هر نقطهای از طول پروفیل، بدون نیاز به سوراخکاری، نصب کنید.
مزایای استراتژیک پروفیلهای آلومینیومی در محیطهای صنعتی
۱. سرعت مونتاژ باورنکردنی (کاهش زمان توقف خط)
در صنعت، زمان یعنی پول. ساخت یک میز تست یا یک حفاظ ایمنی با پروفیل آلومینیوم، تنها نیاز به یک اره پروفیلبر و چند آچار آلن دارد. هیچ نیازی به جوشکاری، سنگزنی و انتظار برای خشک شدن رنگ نیست. پروژهای که با آهن یک هفته زمان میبرد، با سیستم مدولار آلومینیومی در یک روز تکمیل میشود.
۲. انعطافپذیری و قابلیت تغییر پیکربندی (Reconfigurability)
خطوط تولید مدرن مدام در حال تغییر هستند. بزرگترین مزیت پروفیلهای شیاردار این است که اتصالات آنها “پیچ و مهرهای” است. اگر نیاز به تغییر در طراحی دستگاه دارید، کافی است پیچها را شل کنید، قطعات را جابجا کنید و دوباره سفت کنید. این ویژگی برای واحدهای R&D و خطوط تولیدی که محصول آنها مدام تغییر میکند، حیاتی است.
۳. زیبایی بصری و تمیزی (مناسب برای محیطهای خاص)
پروفیلهای صنعتی معمولاً دارای پوشش آنادایز (Anodized Finish) نقرهای مات یا مشکی هستند. این پوشش علاوه بر زیبایی ظاهری که به ماشینآلات میدهد، سطحی سخت، ضد خش و مقاوم در برابر خوردگی ایجاد میکند. این ویژگی، پروفیل آلومینیوم را برای صنایع غذایی، دارویی و اتاقهای تمیز (Clean Rooms) که در آنها پوستهشدن رنگ آهن غیرقابل قبول است، به تنها گزینه تبدیل میکند.
۴. دقت بالا و همراستایی آسان
پروفیلهای اکسترودی با تلورانسهای دقیقی تولید میشوند. هنگام مونتاژ شاسی دستگاههایی که نیاز به دقت بالا دارند (مانند دستگاههای CNC یا پرینترهای سهبعدی صنعتی)، تراز کردن و گونیا کردن سازه با استفاده از این پروفیلها و اتصالات استاندارد، بسیار سادهتر و دقیقتر از سازههای جوشی است که در اثر حرارت جوش دچار اعوجاج میشوند.
کاربردهای متداول در کارخانجات و خطوط تولید
امروزه ردپای این سیستمهای مدولار در تمام صنایع پیشرفته دیده میشود:
- شاسی و بدنه اصلی ماشینآلات: برای دستگاههای بستهبندی، دستگاههای تست، و ماشینآلات سبک تا نیمهسنگین.
- حفاظهای ایمنی و فنسهای رباتیک (Machine Guarding): ساخت سریع اتاقکهای ایمنی با ترکیب پروفیل آلومینیوم و پنلهای پلیکربنات یا توری فلزی در اطراف بازوهای رباتیک.
- میزهای کار مونتاژ ارگونومیک: ساخت ایستگاههای کاری که ارتفاع آنها متناسب با اپراتور قابل تنظیم است و تجهیزات جانبی (روشنایی، ابزارها، مانیتور) به راحتی روی شیارها نصب میشوند.
- سازههای خطوط کانوایر و انتقال مواد: ساخت سریع نوار نقالههای مدولار.
شاید هزینه اولیه خرید متریال پروفیل آلومینیوم و اتصالات آن نسبت به آهن خام بالاتر به نظر برسد. اما اگر “هزینه کل مالکیت” (Total Cost of Ownership) را در نظر بگیرید—شامل حذف هزینههای جوشکاری و رنگ، کاهش شدید زمان اجرا، و قابلیت استفاده مجدد از پروفیلها در پروژههای آینده—استفاده از سیستمهای مدولار آلومینیومی در بسیاری از کاربردهای صنعتی، انتخابی اقتصادیتر و قطعاً مهندسیتر است.
برای مدیران فنی که به دنبال چابکی، تمیزی و سرعت در توسعه زیرساختهای تولیدی خود هستند، پروفیلهای آلومینیومی صنعتی دیگر یک انتخاب لوکس نیستند، بلکه یک ضرورت هستند.
